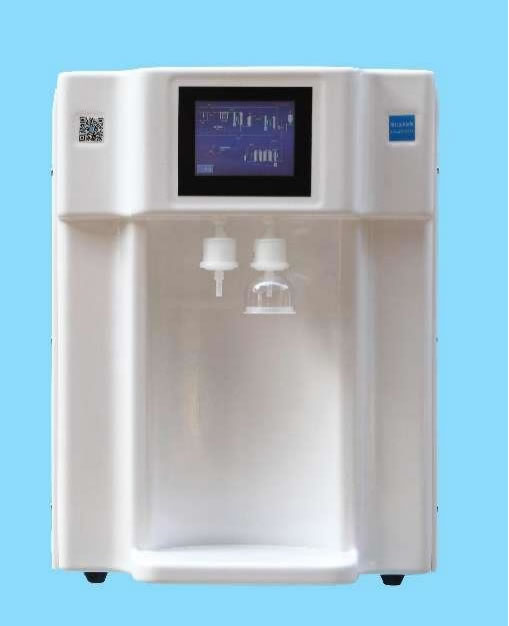

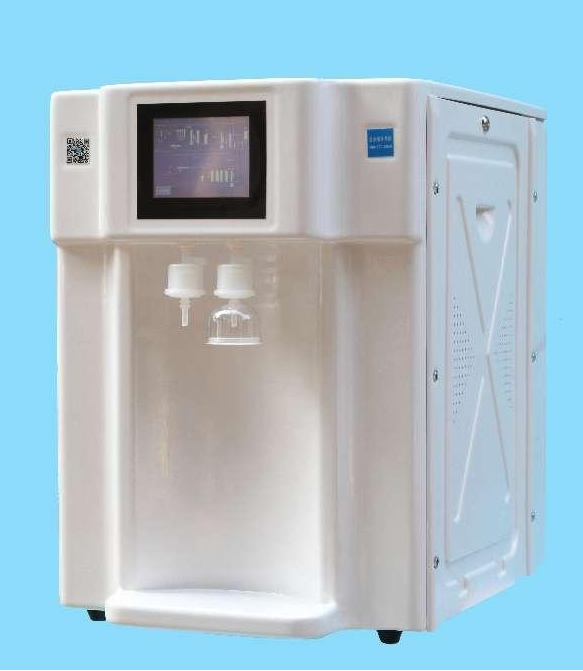

一、 觸摸屏除二氧化碳超純水器--技術參數
人機界面==高端超純水器==控制系統示意圖
二、產品介紹;全方位滿足您對超純水的使用要求
1)觸摸屏超純水器,可直接將城市自來水、地下水、地表水、純化為實驗室使用的(一級、二級、三級)超純水。
2)機箱內配置噴塑鋼架,機箱表面采用ABS材質能耐酸堿、防腐蝕,5.6寸觸摸屏操作界面,PLC控制操作系統,可任意設置定時、定量、定質取水,歷史數據查詢功能,具有中、英文操作界面及選擇多國語言操作。
3)可實時實行五種水的在線監測功能:源水在線監測、純水在線監測、超純水在線監測、TOC在線監測(TOC 1-30ppb)、COD(mg/L在線監測、AU254(AU/cm)在線監測(水質監測器專利證書)。
4)具有更換預處濾芯、濾膜、純化柱和系統自動清洗等維護信息提示功能,可選配USP接口及微型打印機,打印一年的所有數據。
6)、選配:移動取水手臂操作系統
7)、源水<200PPM情況下,耗材使用壽命可達到3年,產品設計為全自動控制,無需人工清洗過濾器。
8)、需有除二氧化碳功能。

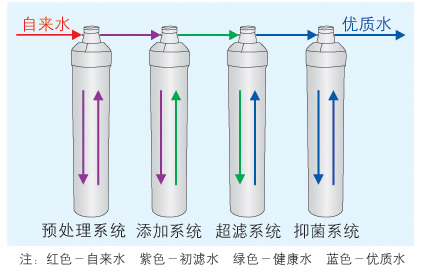

三、前置預處理部份:分流式反沖洗前置精密過濾器的特點
l 濾除水中顆粒性雜質,是“紅水”、“黑水”、“黃水”、“水垢”等問題的克星;
l 食品級復磷酸鹽(選配),有效阻止水垢,并修復銹蝕的金屬管道和清除水容器內的水垢;
l 載銀不銹鋼高密度、高精度、高強度過濾膜可以永久使用,無需更換,節省耗材費用;
l 反沖洗簡單易行,無需任何工具,打開底部閥門,截留的雜質就被沖出,不影響系統運行;
l 易于操作和維護,當雜質積累到一定量時,裝置的壓力發生變化并將壓力指示器(紅色壓力球)推出,提醒您進行清洗。
l YY-PPF纖維濾芯:PP(聚丙烯)濾芯過濾精度達5μm??捎行V除源中的泥沙。鐵銹,藻類等顆粒類雜質。
l YY-KDF復合濾芯:內裝高純度銅鋅合金+椰殼活性炭濾料。
功效:
A: 1. 主要去除水中95%以上的余氯(自來水中加氯消毒的殘余氯及次氯酸產物等)
2. 去處水中的90%以上的鉛、汞、銅、鎳、鎘等重金屬離子
3. 去除水中的六價鉻、砷等有害物質
4. 抑制細菌真菌滋生
5. 有一定的阻垢功效
B:椰殼活性炭濾料,本產品選用進口椰殼為原料,采用物理法精制而成。具有耐磨強度好,吸附性能高,使用時間久等特點,對純凈水、高純水的制造有極好的效能,是熱電、啤酒、飲料及高純水設備的理想材料。
技術指標
項 目 |
A級品 |
B級品 |
|
粒度10-24目 |
% |
≥90 |
≥90 |
碘吸附值 |
mg/g |
≥1000 |
≥900 |
亞甲蘭吸附值 |
ml |
≥10 |
≥8 |
強度 |
% |
≥96 |
≥95 |
水分 |
% |
≤10 |
≤10 |
灰分 |
% |
≤5 |
≤5 |
表觀密度 |
g/ml |
0.45-0.55 |
0.5-0.55 |
PH值 |
|
6-9 |
6-9 |
l YY-軟化功能性濾芯;英國進口漂萊特樹脂,主要降低水質硬度,漂萊特樹脂在水中的交換量大,比國產001*7陽離子樹脂壽命要長50%,可延長反滲透的壽命,提高RO水的脫鹽率。
l YY-UF超濾深度處理濾芯;聚丙烯( PP )中空纖維膜式超濾膜,主要去除源水中的有機物可保護反滲透及降低TOC有良好的效果。

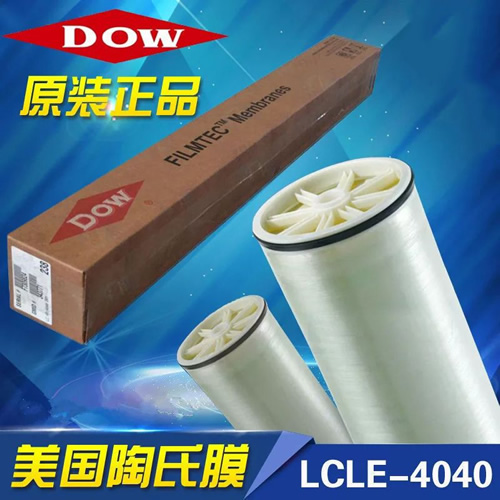

四、反滲透純化系統
v RO(reverse osmosis)反滲透技術是利用壓力差為動力的膜分離過濾技術。源于美國二十世紀六十年代宇航科技研究。RO反滲透膜孔徑小至納米級(1納米=10-9米),在一定的壓力下,H2O分子可以通過RO膜,而源水中的無機鹽離子,有機物,膠體,細菌,熱源等雜質無法通過RO膜,從而使可以透過的純水和無法透過的濃縮水嚴格分開;
v RO膜對高價離子,膠體細菌及分子量大于300Dalton的有機物(包括熱源)去除率高達99%以上,對低價離子(NA,K0去除率達96-99%,當源水電導率<350μs/cm。RO純水電導率通?!?μs/cm。符合國家實室三級用水標準。反滲出透法是達到96-99%雜質去除率最經濟的方法。同時也是超純水系統最好的前處理方法。
五、后處理超純化系統
離子交換樹脂利用H+交換濾除進水中的陽離子,利用OH- 交換濾除進水中的陰離子,樹脂中置換出的H+和OH- 結合后生成H2O,超純化柱裝填美國陶氏UPW-450超純水專用拋光樹脂,其產水電阻率可達18.2MΩ.cm。
離子交換是一種傳統的、工藝成熟的脫鹽處理設備。由于設備結構和技術的不同,這類設備可制取脫鹽水、純水、高純水和超純水。廣泛地應用于電子、機械、化工、船舶、食品飲料和醫藥等各種行業。根據用戶的源水水質及用水標準,可將各類床進行各種組合,以達到用戶的用水水質標準??刂葡到y可分自動和手動兩種。離子交換的原理是在一定條件下,依靠離子交換劑(樹脂)本身所具有的某種離子和待處理水中同電性的離子相互交換而達到軟化、除堿、除鹽等功能。
六、紫外殺菌裝置:美國進口雙波長紫外線殺菌器,UV有效波長:UV-185/254nm,壽命可長達9000小時。
七、脫氣膜裝置:截流分子量5000DaIton,壽命可長達2-3年。
八、終端微濾裝置:德國進口終端微濾孔徑0.2微米,壽命可長達1-2年。
九、二氧化碳處理裝置:YY2000B-1,功率50W。

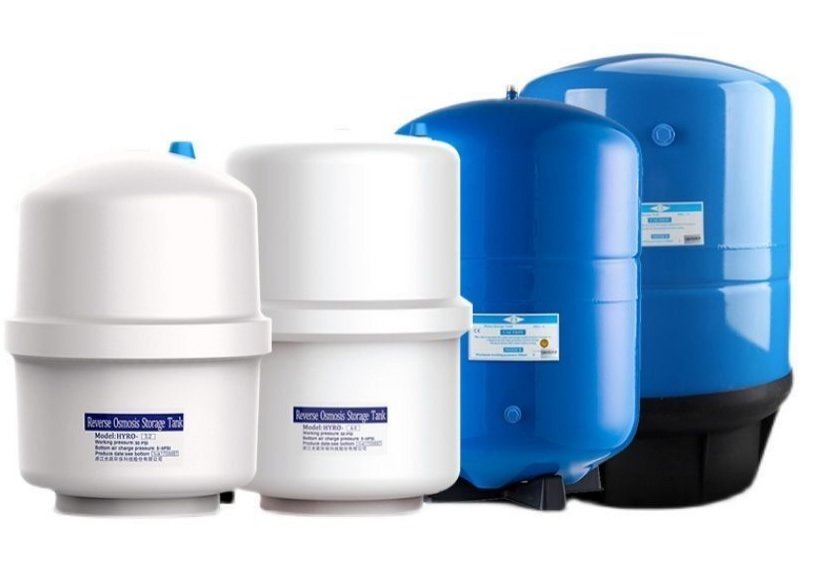

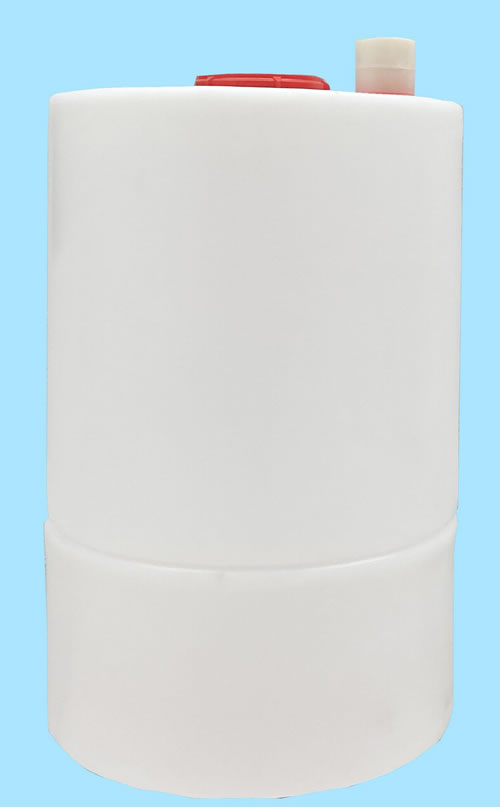

十、備件-注塑PE水箱/硅膠內膽無菌壓力水箱
采用韓國進口食品級原料,專業生產一次性注塑制備的錐形底部避光水箱不小于30L,水箱具有液位顯示控制模塊,空氣進出口有除菌、CO2及揮發性有機物之過濾器,產品具有無毒無味、耐酸耐堿、耐沖擊、耐高溫(80攝氏度)耐冷凍(-40攝氏度)、不滲漏、不易老化、無需維修及清洗,安裝、運輸方便等等優點,其中水箱產品的使用壽命高達25年之久。廣泛用于儲水、水處理、醫藥食品、電子化工、石油化學試劑、酸洗電鍍等。
錐底PE純水箱 (100升) 無菌壓力水箱(15-100升)
十一、功能介紹:
1、基于ARM7系列單片機和PLC觸摸屏控制程序,人機界面的高端制水設備,并在制水過程中圖形顯示制水流程。
2、源水:前置阻垢裝置+注塑凈化裝置(去除:粒物質、鐵、錳、余氯、鈣、鎂離子及吸附有機物、異味等,
3、源水低水壓自動保護及純水高壓自動保護;
4、工作電源220V/50Hz,電壓波動率±10%;
5、工作條件:水溫5-40℃;
6、ARM7單片機自動控制,5.6寸觸摸屏控制操作界面,PLC獨立操作系統,
7、流量監控濾芯更換周期,中文提示用戶及時更換濾芯;
8、開機時18秒系統全自動沖洗;
9、反滲透膜18秒系統全自動沖洗;
10、超標排放15秒系統全自動沖洗;
11、超純水制水量≥20L/H,
12、RO反滲透柱/UF超濾柱/UP超純化柱自動沖洗周期設定(間隔時間1-99小時,沖洗時間1-99秒)
13、RO反滲透,脫鹽率≥98%。
14、RO純水超標排放功能設定(2-99μs/cm,大于設定值的RO純水將被排放而不會進入純水箱);
15、UP超純水系統內循環設定(1~180秒,可使產出的UP超純水保持在最佳穩定的水質18.25(MΩ.cm);
16、漏水報警(超純水機有漏水時設備自動關閉進水總閥門、同時關閉總電源,機器能自動停機)。
17、據備有實時TOC在線監測數據(1-30ppb)
18、分體式手臂取水功能,可任意手臂方便取水功能。
19、美國進口雙波長紫外線殺菌裝置,有效波長:UV-185/254nm。
20、二氧化碳處理裝置:YY2000B-1,功率50W。
21、終端微濾器0.2微米2個。
二、 觸摸式按鈕取RO純水,RO純水電導率在線檢測(≤1μs/cm ),/水溫在線監顯示(℃)
三、 觸摸式按鈕取UP超純水,UP超純水電阻率在線檢測(18.25MΩ.cm ),/水溫在線監顯示(℃)
更為便捷的信息獲取

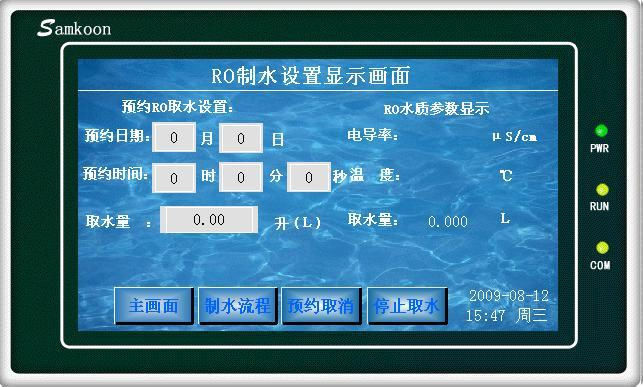

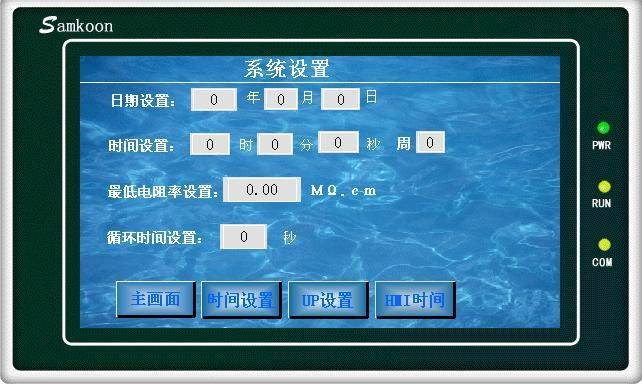

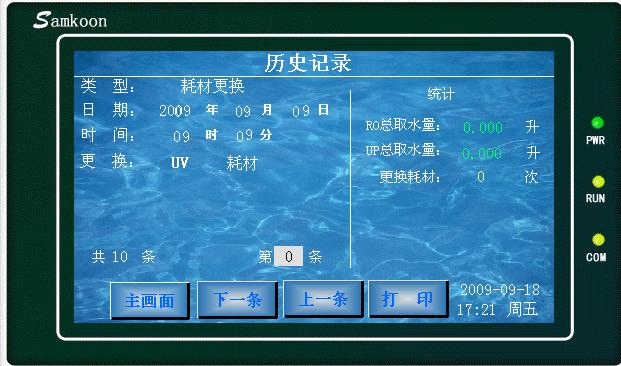

觀察---人機界面的彩色目錄,可顯示所有關鍵信息,包括水質,系統狀態和警告。也可以打印水質狀態信息。
控制--超純水器主機顯示系統操作和性能詳細信息,圖形界面能協助用戶完成包括日維修操作和故障排除程序的各種特殊操作。
對于關鍵信息的保護---設置ID代碼和密碼,確保只有特定用戶有權訪問關健信息域,如水質報警點的設定等。
更可靠的水質
2)超純水制造系統,讓您放心使用高品質的超純水;
v 源水在≤200ppm,初級“四級凈化裝置”具有去除:顆粒物質、鐵、錳、余氯、鈣、鎂離子及吸附有機物、異味等);
v 經過“雙級反滲透裝置”脫鹽率可≥99%,當脫鹽率≥99%時可以延長純化柱的壽命,提高超純水的水質,減少客戶頻繁更換濾芯的煥腦,同時也減小客戶的費用。
水質全面監控
靈敏的離子水平檢測--電阻率檢測儀(精度±0.01MΩ.cm)
優越公司采用新型電阻率檢測儀,采用獨特的套筒式設計,增大有效電極表面積且減小電極間距,電極常數可達到0.01CM-1,溫度靈敏度0.1℃,尤其適用于電阻率范圍內1-18.25MΩ.cm*@25℃ ,超純水在線監測。該電阻率測量儀能確保用國內通用標準對電阻率進行準確描述,以補償和非溫度補償兩種模式顯示。
防靜電收集水箱
輸送配件母料包含管道,軟管,快接頭為防止儀器過程中產生靜電,全部核心材料均為防靜電材質,且體積電阻率必須5×106Ω.cm ,配有防靜電廢液桶和防靜電廢液過濾安全蓋與超純水機配合使用并為同一品牌,用于臨時收集有機廢液;
五、觸摸屏除二氧化碳超純水器---技術參數
機型 |
? CMP-DS-20L |
||||
主機尺寸(mm) |
? 580×600×620 |
||||
觸摸屏 |
? 5.6英寸觸摸屏操作界面 |
? PLC控制系統 |
|||
機箱材質 |
? 內置:板金噴塑鋼架 |
? 外置:ABS材質、注塑機箱 |
|||
水質預處理器 |
? 五級凈化裝置/內置式 |
||||
重量(kg) |
? 58kg |
||||
功率(W) |
? 250W |
||||
無菌壓力水箱 |
? 錐底PE水箱(30-100L) |
? 壓力水箱(15-100L) |
|||
進水水源 |
? 總溶解性固形物含量 (TDS<200ppm ) |
? 水壓(1.0-5.0kg/cm2)) |
? 最佳水溫(1-55℃) |
||
制水量 |
? ≥20升/小時 |
||||
? 1.5-1.8/分鐘(水箱儲水時) |
|||||
UV紫外線殺菌器 |
? 功率14W/有效波長UV-185/254nm |
||||
脫氣膜 |
? 截流分子量5000DaIton |
||||
脫氣裝置 |
? YY2000B-1,功率50W |
||||
德國終端微濾器 |
? 終端微濾器0.2μs/cm |
||||
第一級RO純水 |
? RO純水-電導率2-10μs/cm*@25℃ |
||||
第二級RO純水 |
? RO純水-電導率≤1μs/cm*@25℃(在線監測) |
||||
超純水、出水水質 |
? UP超純水-電阻率18.25MΩ.cm*@25℃(在線監測) |
||||
總有機碳檢測 |
? 1-30ppb(在線監測) |
||||
指標 |
指標含量 |
金屬陽離子含量(ppb) |
陰離子含量(ppb) |
||
微生物含量<1cfu/ml |
鐵(Fe)<0.5 |
氯(Cl)<0.1ppb |
|||
總有機碳(TOC)≤1ppb |
銅(Cu)<0.5 |
亞硝酸根(NO)<0.2ppb |
|||
熱源含量(內毒素)<0.1Eu/ml |
鉀(K)<0.2 |
硝酸根(NO)<0.2ppb |
|||
可容性硅[以(sio2)計:㎎/L﹤0.1 |
鋁(Al)<0.5 |
硫酸根(SO)<0.1ppb |
|||
微顆粒物<1個/ml |
鋅(Zn)<0.2 |
|
|||
吸光度(254nm,1cm光程:≤0.1 |
鉻(Cr)<0.5 |
|
|||
可氧化物質[以(0)計,㎎/L]: ≤0.1 |
鈉 (Na)<0.1 |
|
|||
RN ases < 0.1ng/ml |
|
|
|||
DN ases < 4pg/ml |
|
|
|||
適用范圍 |
離子色譜(lC)/原子發射(AES) 微電子/環境監測實驗/微量分析 氣相/液相色譜分析(HPLC) 定量(PCR)/定性分析/痕量硼分析/痕量金屬 原子吸收(AA)/質普分析(MC) PH/ISE/BOD/COP/無RNase 電泳/凝膠分析/轉印/雜交 酶分析/動力學/免疫診斷/溶解實驗 等離子發射光譜(lCP) 水栽法/轉印/雜交/容解實驗 蛋白質/氨基酸分析 緩沖液--普通實驗室/微生物學/分子生物學 氣相/液相色譜分析(HPLC) 玻璃器具清洗/高校學生實驗 生化分析/高校實驗實/毒素檢測 痕量金屬/痕量硼分析 動物/植物細胞培養/免疫診斷 MALDI-TOF MS DNA/RNA制備/TOC分析 環境監測流動實驗室 |
使用說明:
① RO出水口滿足日常清洗器皿、配置緩沖液等低要求用水需求,一般占實驗室總用水量的60-80%,因使用方便快捷如無人管理用水量則會相比較原先的蒸餾水器燒水或外出購水的使用量增加一倍左右,使用成本約0.2元/升左右;
② UP出水主要滿足高端用水和儀器用水需求,一般占實驗室用水總量的10-30%,使用時應注意即取即用的原則,久置將因為空氣中的CO2等雜質進入導致電導率(電阻值)迅速升高(降低)而滿足不了要求,使用成本約0.8元/升左右.
